一般而言，无源互调的测试分为反射、传输和辐射三类。

反射式：为无源互调测试的基本方法，一般用于测试电缆、滤波器、吸收负载、耦合器等各类器件。两路测试信号放大合路后经过双工器的TX端注入到DUT，DUT产生的无源互调产物被低互调负载反射后进入双工器的RX端，通过接收滤波器滤波后送入接收机检波，测出无源互调的值。在测试耦合器、功分器等多端口器件时，待测的两个端口按照下图连接，其余端口全部接低互调负载。

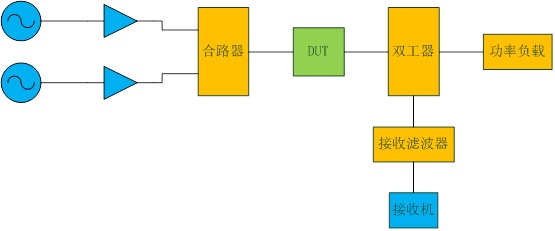

传输式：传输式测试法与反射式不同，双音信号从合路器注入DUT后由双工器的ANT端反向输入双工器，载波信号直接通过Tx端进入功率负载吸收，而互调信号则通过Rx端进入接收机进行检测。传输式测试法除了不能测试单端口器件（例如假负载类），与反射式测试法同样适合各类多端口无源器件的测试。反射式和传输式两种测试方法均可表征DUT的无源互调性能，一般而言传输式测试法测出的无源互调值会略高于反射式测试法，因此在制定器件的测试标准时应明确对应的测试方法。





反射+传输：由于反射式和传输式测试法为最常见的测试方式，因此一般设计的PIM测试系统会考虑同时具备两种功能，采用如下的设计方式来完成。加入一个单刀双掷开关，将反射式和传输式的接收链路部分做一个分选，即可在仅增加一个双工器的情况下完成两种测试模式的实现。此时低互调负载不再为一个必选项，传输法测试的双工器可替代低互调负载。





辐射式：辐射式测试方法主要应用于对天线、泄漏电缆等辐射器件。工程中通常使用类似反射法的方式进行测试，将待测件置于专用的无源互调暗室或者直接对准裸空，载波功率通过空间辐射的方式被吸收。专用的无源互调暗室成本高昂、数量稀少，实际上更多使用的是将天线朝向裸空进行测试。测试时应注意以下事项：
1) 天线后方需要铺设吸波材料，不能有金属材料直接存在；
2) 测试地点选取背景电磁环境较好的位置，周围不要有通信基站，手机、对讲机等设备在测试时应关机；
3) 测试设备尽量远离天线或者置于天线下方的吸波层之后。
